Монтажный комплект для VROOM (без системы vroom)

Описание

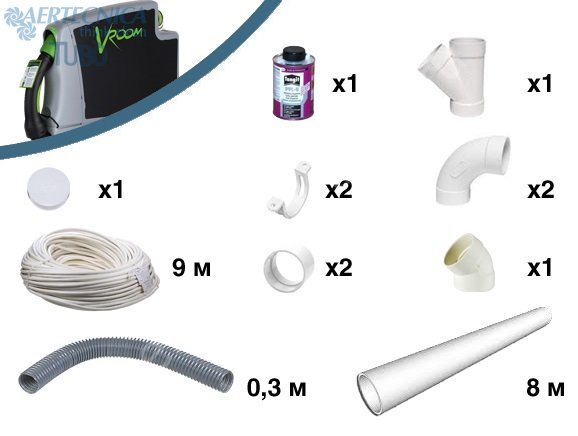

В состав комплекта входят:

Труба для монтажа встроенного пылесоса Ø50,8мм, стенка 2мм - 8 м.

Провод низкоточный, двужильный - 9 м.

Клей для ПВХ 150г - 1 шт.

45° длинный ПВХ тройник, Ø50,8мм - 1 шт.

90° НН отвод Ø50,8мм, ПВХ - 2 шт.

45° НН отвод Ø50,8мм, ПВХ - 1 шт.

Муфта Ø50,8мм, ПВХ - 2 шт.

Заглушка Ø50,8мм, ПВХ - 1 шт.

Гофротруба, Ø50,8мм - 0,3 м.

Хомут для фиксации труб Ø50,8мм, ПВХ - 2 шт.



Установка системы оперативной уборки Vroom

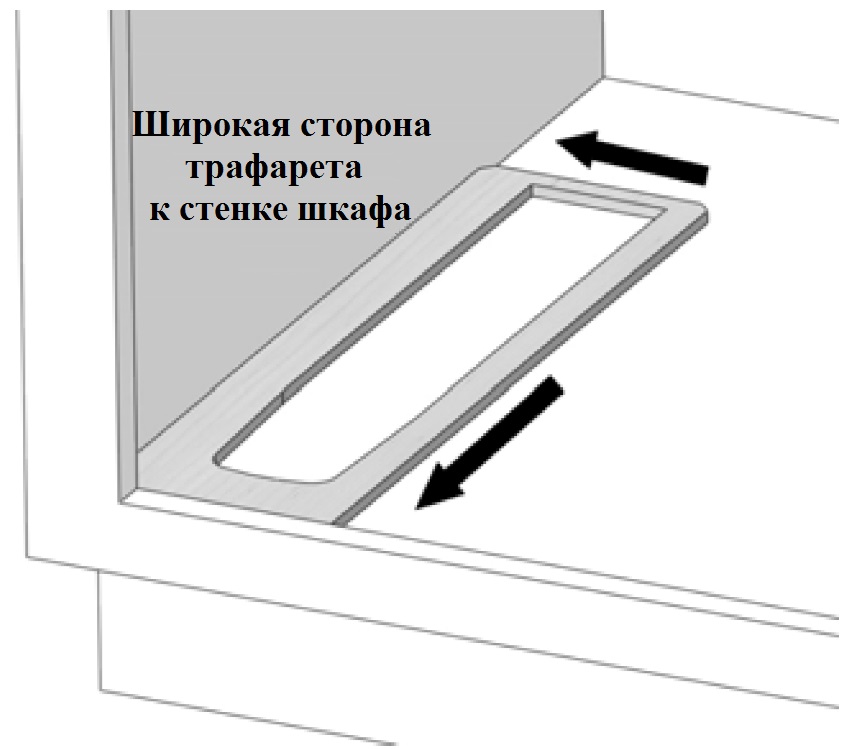

1. Расположить картонный трафарет внутри шкафа.

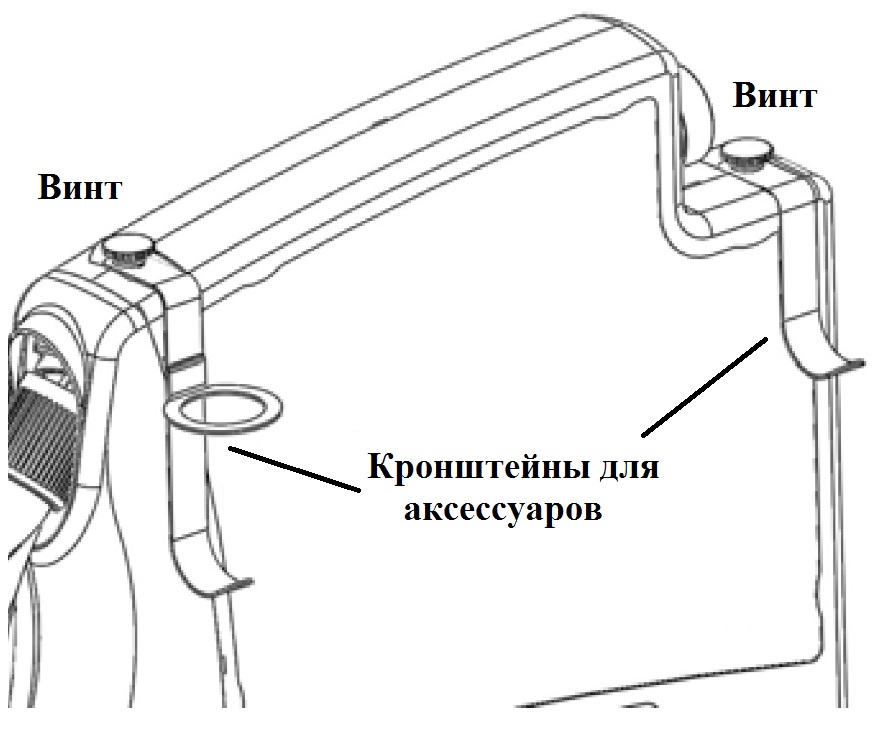

5. Прикрепить кронштейны для аксессуаров, как показано.

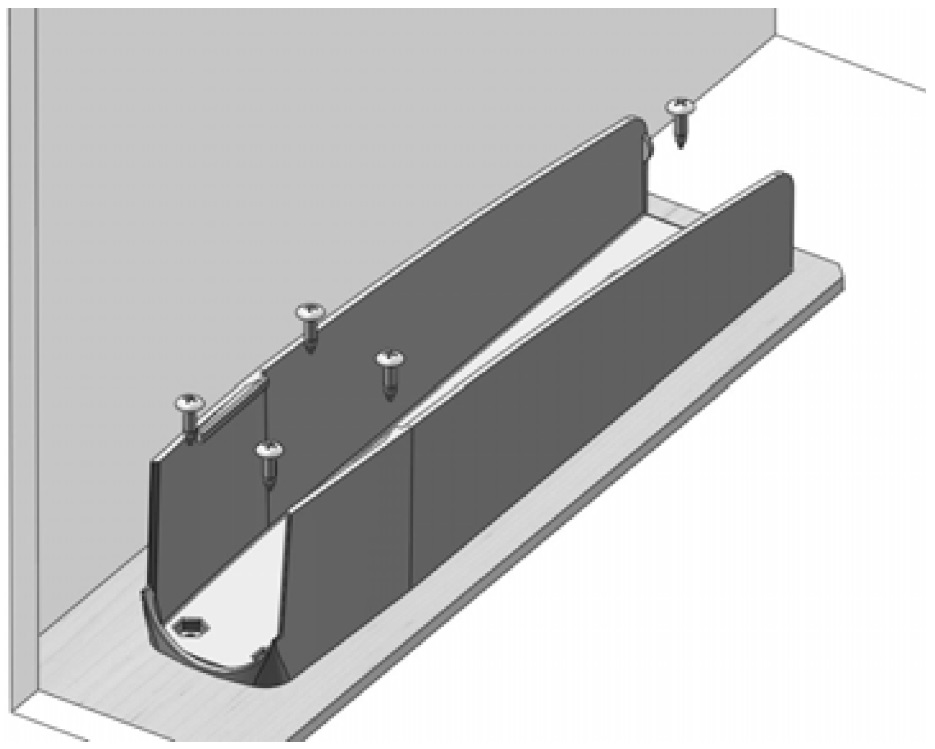

2. Поместить монтажный кронштейн в трафарет. Закрепить винтами 5, как показано.

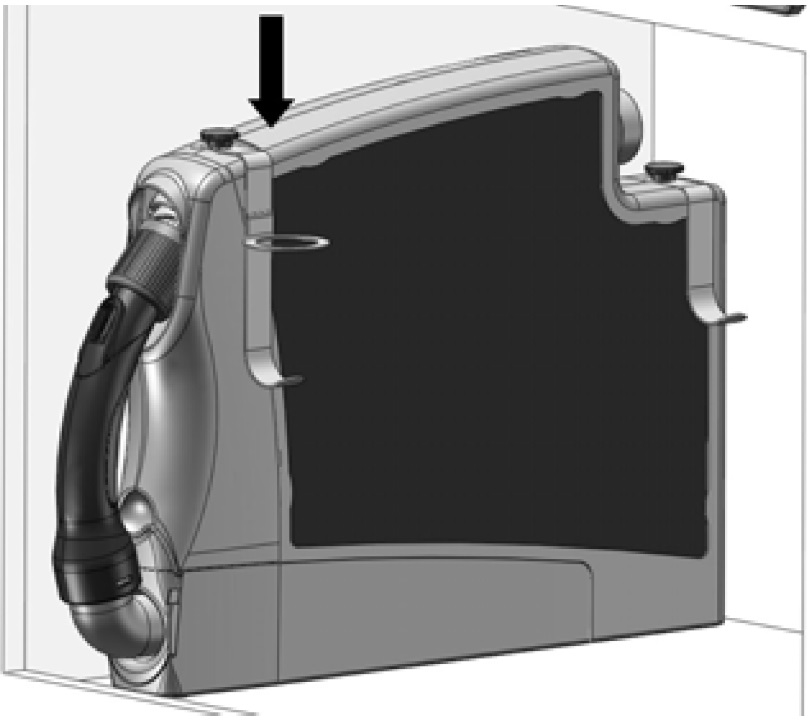

6. Установить VROOM в монтажный кронштейн, направляя его, как показано на рисунке, до щелчка.



3. Снять картонный трафарет.

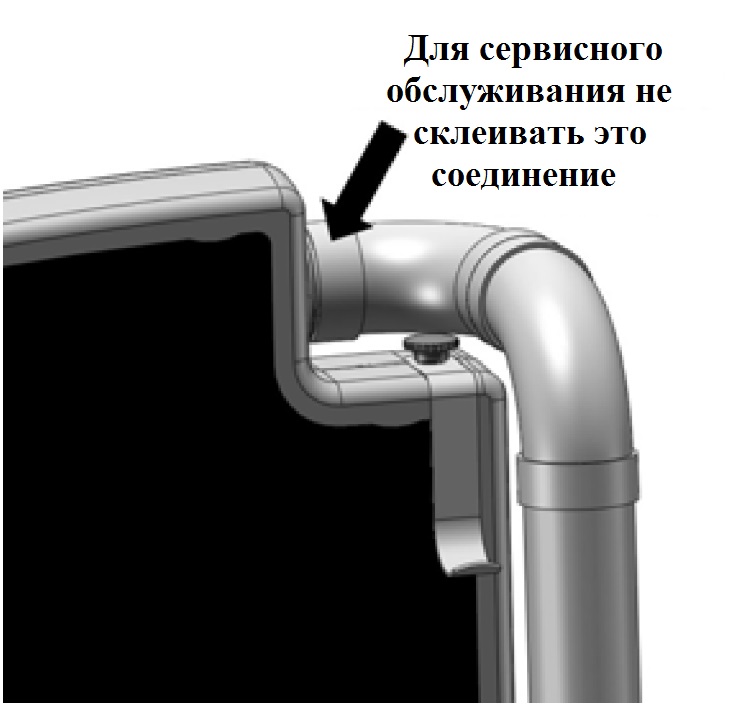

7. Подключить пневмотрассу к разъему VROOM на задней панели, как показано.

НЕ склеивать, только зажать.

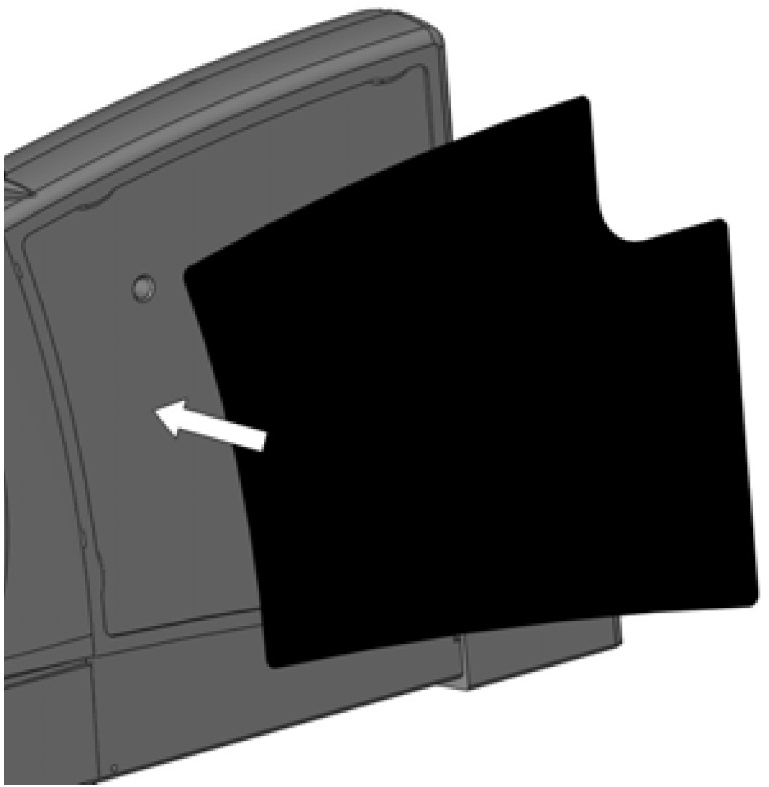

4. Установить боковую панель. Согнув ее, заправить края под 5 пластиковых накладок

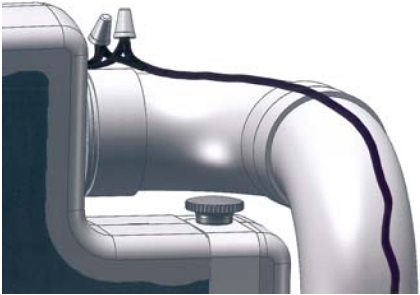

8. Подключить провода линии управления на задней панели устройства.
