Монтажный комплект для VROOM (без системы vroom)

Описание

Установка системы оперативной уборки Vroom

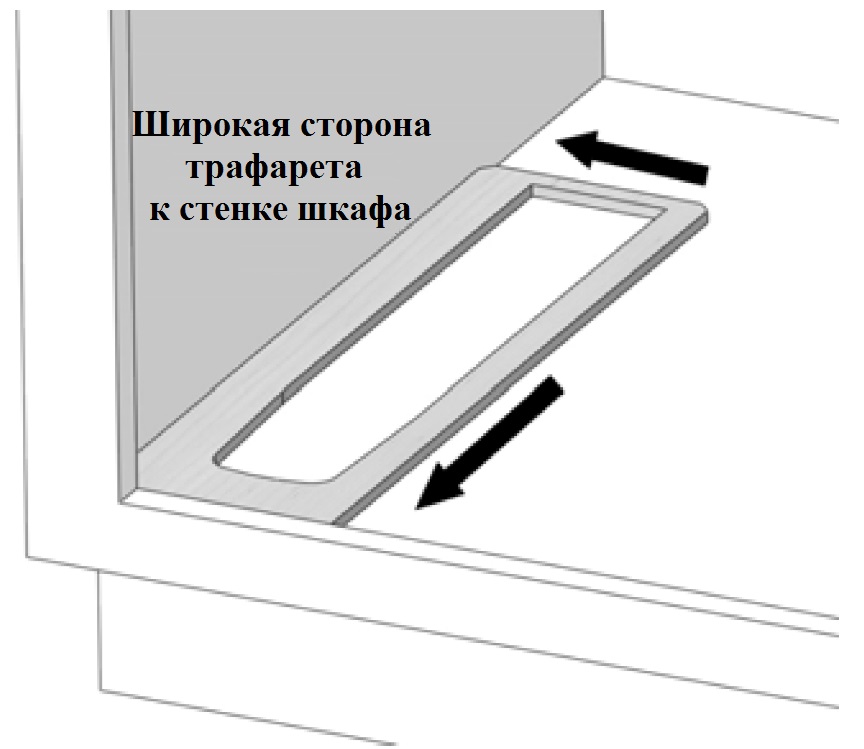

1. Расположить картонный трафарет внутри шкафа.

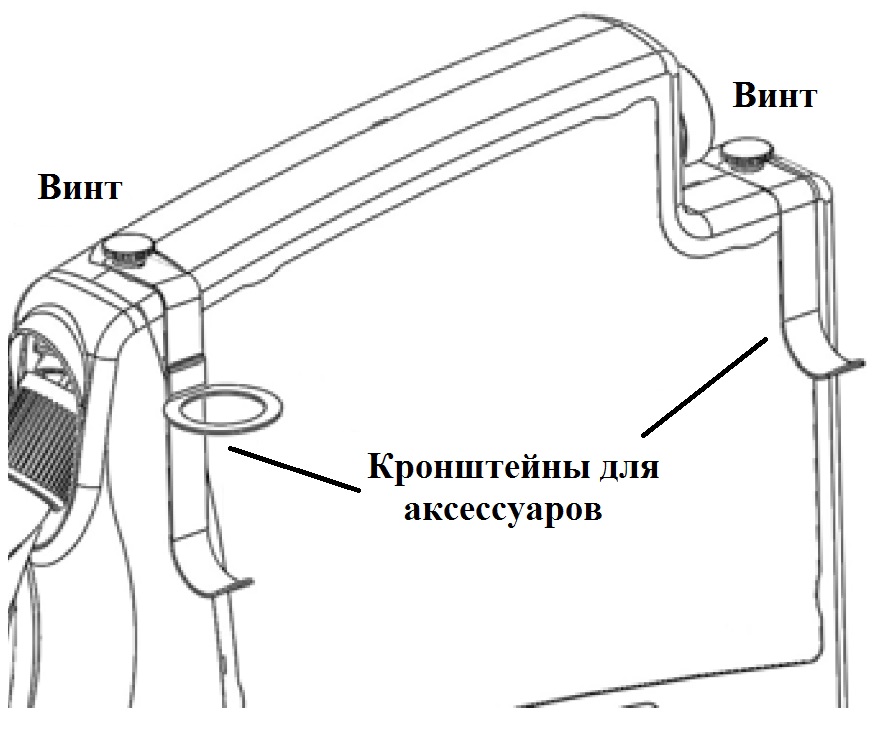

5. Прикрепить кронштейны для аксессуаров, как показано.

2. Поместить монтажный кронштейн в трафарет. Закрепить винтами 5, как показано.

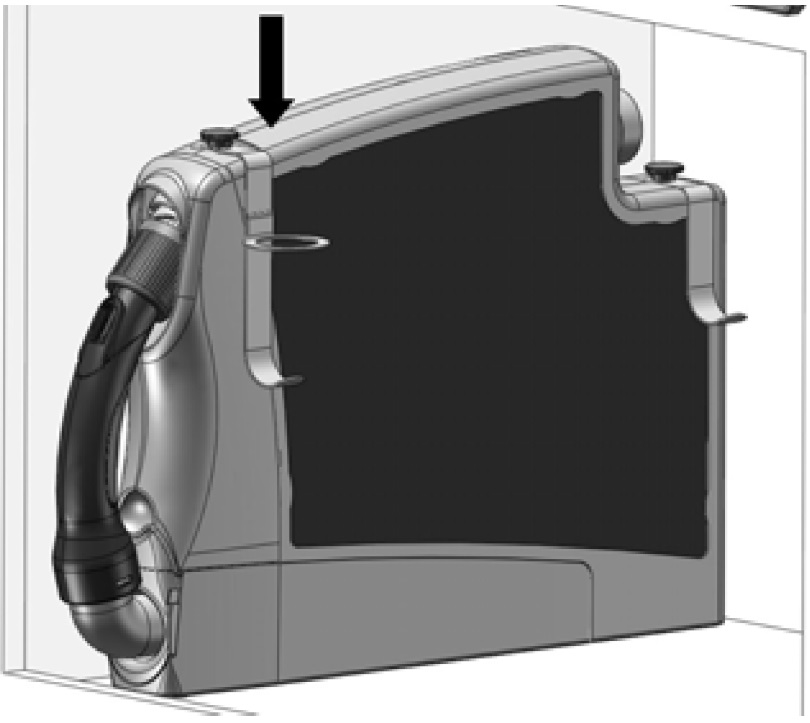

6. Установить VROOM в монтажный кронштейн, направляя его, как показано на рисунке, до щелчка.

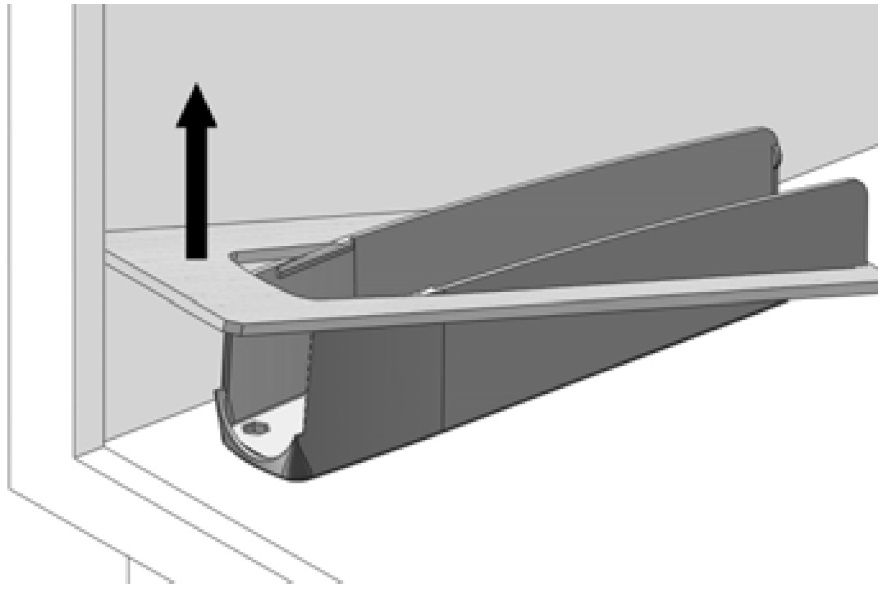

3. Снять картонный трафарет.

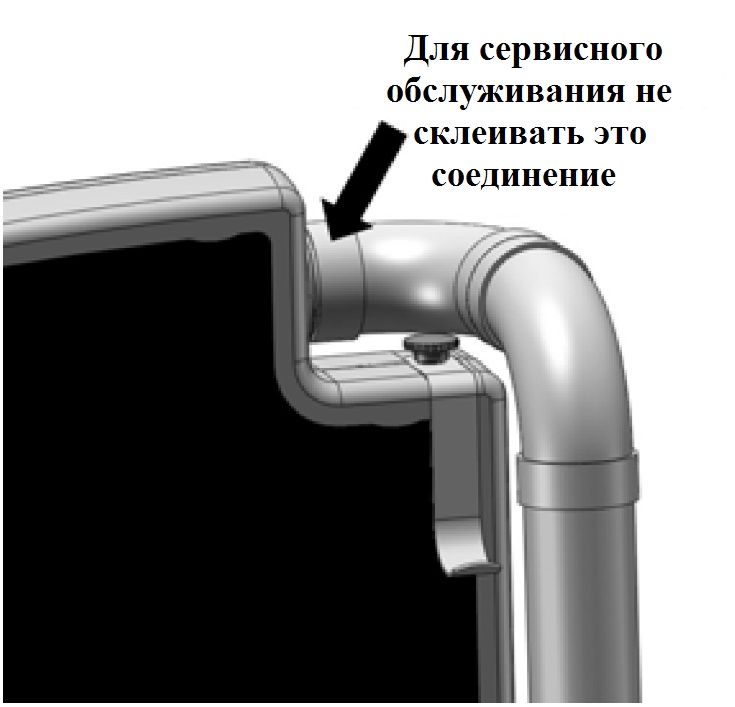

7. Подключить пневмотрассу к разъему VROOM на задней панели, как показано.

НЕ склеивать, только зажать.

4. Установить боковую панель. Согнув ее, заправить края под 5 пластиковых накладок

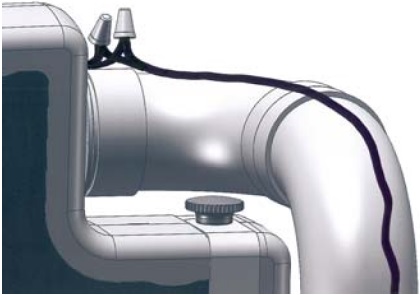

8. Подключить провода линии управления на задней панели устройства.
